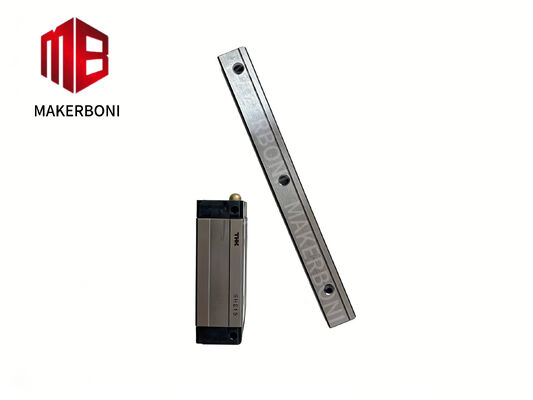

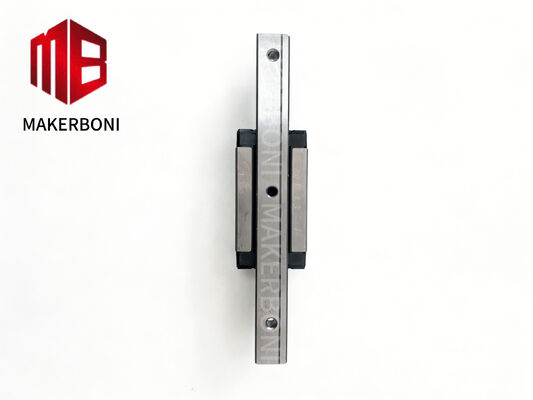

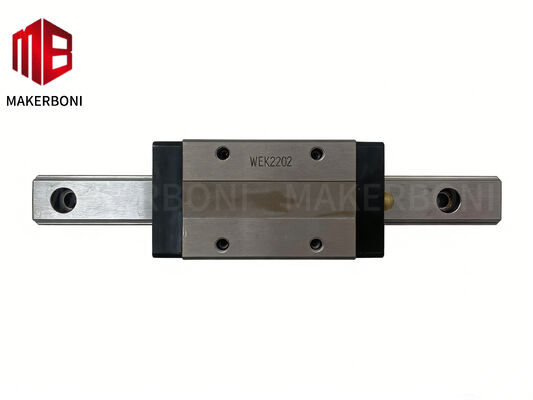

15mm Rail Width Extended Bearing Block & Rail Assembly 149.5mm Length Linear Motion Guide untuk Gerber

Name: 15mm Rail Width Extended Bearing Block & Rail Assembly 149.5mm Length Linear Motion Guide untuk Gerber
Brand: Makerboni Mechanics (Shanghai) Co., Ltd.
SKU: 1011858000
Price: 5,000.00 USD
Availability: InStock

Nomor Model:	1011858000
MOQ:	1 buah
harga:	1-9999
Waktu Pengiriman:	1-7 hari
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Menyoroti:

Panduan Gerak Linier Lebar Rel 15mm

Panduan Gerakan Linier Blok Bantalan yang Diperpanjang

Blok Bantalan & Rakitan Rel Panjang 149

Deskripsi Produk

1011858000 ASSY, BEARING BLOCK & RAIL 15MM diperpanjang 149.5mm Panjang Panduan Gerber Gerber

Dalam pemotongan industri presisi dan sistem penanganan bahan, kualitas komponen gerak linier secara langsung mempengaruhi akurasi mesin dan umur panjang.15 MM, EXTENDED adalah komponen pengganti OEM penting yang dirancang khusus untuk peralatan pemotong Gerber dan sistem spreader yang kompatibel.gerakan bebas gesekan untuk gerbong dan kepala pemotong di lingkungan manufaktur siklus tinggi.

Ringkasan Produk

1011858000 adalah blok bantalan lengkap dan rangkaian rel yang menampilkan lebar rel 15 mm dengan desain diperpanjang untuk meningkatkan kapasitas beban dan stabilitas.Sistem panduan linier ini memberikan kekakuan yang diperlukan untuk akurasi pemotongan yang konsisten dalam tekstil, komposit, dan aplikasi pembuatan rambu-rambu. perakitan ini mencakup kedua presisi-ground rail dan blok bantalan pra-diisi, memastikan keselarasan sempurna dan instalasi segera.

Spesifikasi Utama

Parameter	Spesifikasi
Nomor Bagian	1011858000
Nama produk	ASSY, BEARING BLOCK & RAIL, 15 mm, diperpanjang
Kompatibilitas	Sistem pemotong / mesin penyebar untuk Gerber
Panjang rel	149.5 mm
Lebar rel	15 mm
Diameter lubang pemasangan	6.8 mm
Pola Jarak Lubang	15.85 mm / 52.6 mm / 52.5 mm / 6.2 mm (berurutan)
Panjang Blok	64.5 mm
Jenis	Blok bantalan yang diperpanjang (peningkatan kapasitas beban)
Jenis Gerakan	Panduan bola sirkulasi linier

Fitur dan Keuntungan yang Berbeda

Pola lubang presisi untuk penggantian langsung

1011858000 memiliki pola pemasangan yang dirancang dengan cermat dengan jarak lubang 15,85mm, 52,6mm, 52,5mm, dan 6,2mm.Konfigurasi khusus ini memastikan bahwa perakitan baut langsung ke Gerber peralatan tanpa memerlukan modifikasi atau adaptor plat, meminimalkan waktu henti selama penggantian.

Desain blok bantalan yang diperpanjang

Tidak seperti blok standar, sebutan "EXTENDED" dalam perakitan 1011858000 ini berarti panjang blok bantalan 64,5 mm menyediakan sirkuit bola tambahan.Ini berarti kapasitas beban yang lebih tinggi dan kekakuan momen yang lebih baik, sangat penting untuk kepala pemotong bersalin yang memberikan kekuatan yang tidak merata pada rel panduan.

Lebar rel 15 mm yang kuat

Lebar rel 15mm mencapai keseimbangan sempurna antara desain kompak dan kapasitas beban.memungkinkan perjalanan berkecepatan tinggi tanpa getaran atau bising.

Kesederhanaan Perhimpunan

Nomor bagian ini mencakup blok bantalan dan rel yang telah dirakit sebelumnya.Ini memastikan bahwa jalur bola internal tidak terkontaminasi selama pemasangan dan bahwa pengaturan pra-pemuatan dipertahankan persis seperti yang ditentukan pabrik.

Dimensi Pemasangan yang Tepat

Untuk insinyur yang memverifikasi pemasangan, berikut adalah detail pemasangan penting untuk 1011858000:

Panjang rel keseluruhan: 149.5mm - Cocok dengan lebar gerbong khusus di Gerber spreader
Lubang pemasangan: Empat lubang Ø6,8mm dibor dan terendam untuk pengaman yang aman
Urutan Jarak Lubang (End-to-End): 15.85mm (tepi ke lubang pertama) → 52.6mm → 52.5mm → 6.2mm (lubang terakhir ke tepi berlawanan)

Pola asimetris ini dirancang untuk sejajar dengan tepat dengan permukaan pasang pada bingkai mesin, memastikan bahwa perakitan 1011858000 duduk persegi sempurna ke arah perjalanan.

Aplikasi dan Penggunaan Umum

Blok bantalan khusus 1011858000 dan rangkaian rel ini umumnya digunakan dalam:

Gerber Sistem Pemotongan Otomatis: Memandu pengangkut sumbu X untuk pemotongan kain dan komposit
Mesin penyampaian tekstil: Mendukung lintasan gerbong penyampaian ke depan dan ke belakang di atas meja
Gantries Penanganan Bahan: Menyediakan gerakan linier gesekan rendah untuk unit pick-and-place
Proyek retrofit: Mengganti panduan linier yang usang pada peralatan otomatisasi industri dengan jarak rel 15mm yang kompatibel

Mengapa Memilih 1011858000 Asli Pengganti?

Ketika panduan linier usang, ketepatan mesin menurun, menyebabkan limbah material dan pemotong misalignment.BEARING BLOCK & RAIL dirancang untuk memenuhi spesifikasi produsen asli untuk kekerasan, lurus, dan presisi bola.

Dengan memilih perakitan 1011858000, Anda memastikan:

Tidak ada tebakan, tidak ada pengeboran, tidak ada berkilau
Keakuratan Dipulihkan: Kembali Toleransi Mesin Asli dan Kualitas Potongan
Kehidupan mesin yang diperpanjang: Bahan berkualitas tinggi mengurangi keausan pada komponen pengikat seperti motor penggerak dan pinion

Tingkatkan atau perbaiki sistem Gerber Anda dengan percaya diri menggunakan 1011858000 presisi linear guide assembly.
